Электромагниты длинноходовые серии ЭМД предназначены для применения в качестве привода для дистанционного управления различными механизмами, рабочие органы которых требуют возвратно-поступательного перемещения.
Электромагниты типа ЭМД заменяют электромагниты МИС, ЭМ33, ЭД, ЭМ44 и по своим характеристикам и присоединительным размерам полностью им соответствуют. Отличительной особенностью электромагнитов серии ЭМД является полное отсутствие пускового тока и повышенная степень защиты.
Конструкция электромагнита:
- Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой защищены от коррозии.
- Степень защиты привода общепромышленного исполнения - IP30, взрывозащищённого – IP67.
- Тянущее и толкающее исполнение привода.
- Привод выпускается для включения в сеть постоянного и переменного тока.

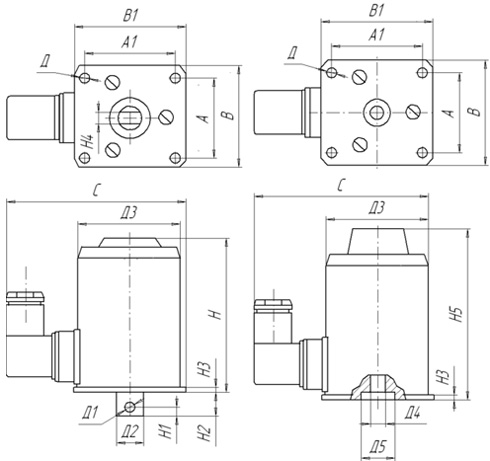

Габаритные, установочные и присоединительные размеры приводов ЭМД 0…5 с соединителем электрическим СЭ11-19 тянущего и толкающего
|
Тип |
А |
А1 |
В |
В1 |
Д |
Д1 |
Д2 |
Д3 |
Д4 |
Д5 |
С |
Н |
Н1 |
Н2 |
Н3 |
Н4 |
Н5 |
Н6 |
|
ЭМД 0 |
42 |
46 |
52 |
58 |
5,5 |
- |
- |
50 |
5,3 |
12 |
90 |
- |
- |
- |
5 |
- |
75 |
10 |
|
ЭМД 1 |
46 |
51 |
58 |
63 |
5,5 |
4 |
14 |
54 |
6,5 |
16 |
97 |
87 |
6 |
16 |
5 |
8 |
95 |
12 |
|
ЭМД 2 |
54 |
56 |
70 |
73 |
7 |
6 |
14 |
62 |
6,5 |
33 |
110 |
95 |
6 |
16 |
5 |
8 |
105 |
11 |
|
ЭМД 3 |
54 |
61 |
70 |
80 |
7 |
6 |
24 |
68 |
8 |
31 |
115 |
130 |
6 |
20 |
5 |
10 |
122 |
18 |
|
ЭМД 4 |
69 |
70 |
81 |
82 |
7 |
6 |
24 |
76 |
8 |
37 |
120 |
140 |
6 |
20 |
5 |
10 |
148 |
23 |
|
ЭМД 5 |
70 |
85 |
90 |
100 |
7 |
6 |
24 |
89 |
8 |
37 |
130 |
143 |
6 |
20 |
5 |
10 |
151 |
25 |
Таблица соответствия для замены электромагнитами ЭМД устаревших электромагнитов серий МИС, ЭМ44, ЭМ33, ЭД
|
Основание МИС |
Основание ЭМ33 |
|||
|
ЭМД 0 |
МИС 0 |
- |
ЭМ33-2 |
ЭД03 |
|
ЭМД 1 |
МИС 1 |
- |
ЭМ33-3 |
ЭД04 |
|
ЭМД 2 |
МИС 2 |
ЭМ44-31 |
ЭМ33-4 |
ЭД05 |
|
ЭМД 3 |
МИС 3 |
ЭМ44-32 |
ЭМ33-5 |
ЭД06 |
|
ЭМД 4 |
МИС 4 |
ЭМ44-33 |
ЭМ33-6 |
ЭД07 |
|
ЭМД 5 |
МИС 5 |
- |
ЭМ33-7 |
ЭД08 |
|
ЭМД 6 |
МИС 6 |
ЭМ44-37 |
ЭМ33-8 |
ЭД09 |

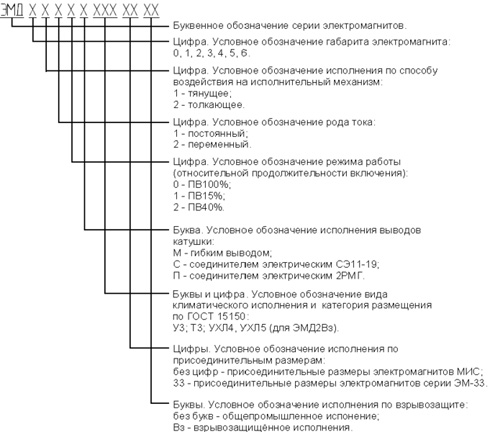

Структура условного обозначения привода серии ЭМД
