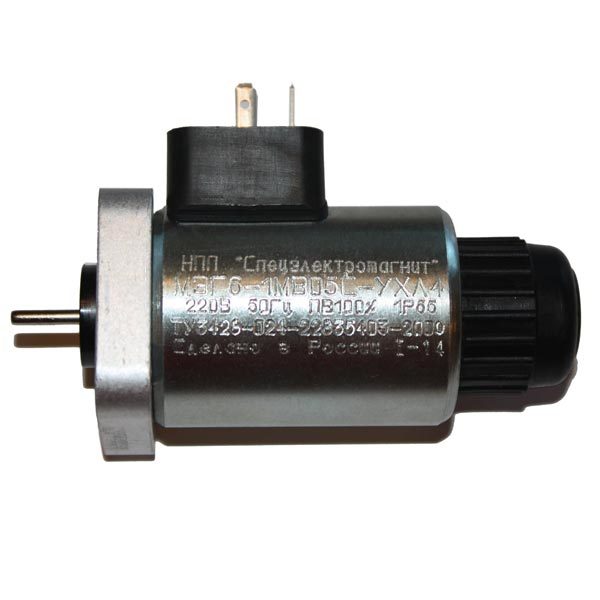

Привод электромагнитный типа МЭГ 6-1, также как и МЭГ 6-2, предназначен для дистанционного управления гидрораспределителями с условным проходом ДУ 6 мм, такими, как ПЕ6; ВЕ6; 1РЕ6; МРЭ6; и т.д., а также секционной гидроаппаратурой станочной и мобильной техники.
Все электромагниты МЭГ 6 выполнены с возможностью быстрой замены катушки без разгерметизации и снятия давления в гидросистеме.
МЭГ 6-1 полностью заменяют приводы ПЭ 35 и ПЭ 36.
Внутренний диаметр 21 мм. Высота (длина) 54 мм.
При заказе необходимо указывать требуемое напряжение питания.
Конструкция электромагнита МЭГ 6-1:
- Электромагнит изготавливается с «мокрым якорем», т.е. полость герметичной гильзы соединена с полостью гидрораспределителя.
- Катушка электромагнита может быть снята и заменена без снятия давления и разгерметизации гидросистемы.
- Фланцевая конструкция электромагнита.
- Электромагниты изготавливаются в толкающем исполнении.
- Электромагниты имеют кнопку ручного включения, используемую при наладке.
- Допускаемое давление рабочей жидкости в полости электромагнита МЭГ6-1 – 6 МПа.
- Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
- Степень защиты с присоединённым соединителем электрическим СЭ11-19 и DIN43650А – IP54, с присоединёнными соединителями электрическими 2РМГ14 и AMP Power Timer - IP65.
- Масса электромагнита – 0,6 кг.
Схема МЭГ 6
