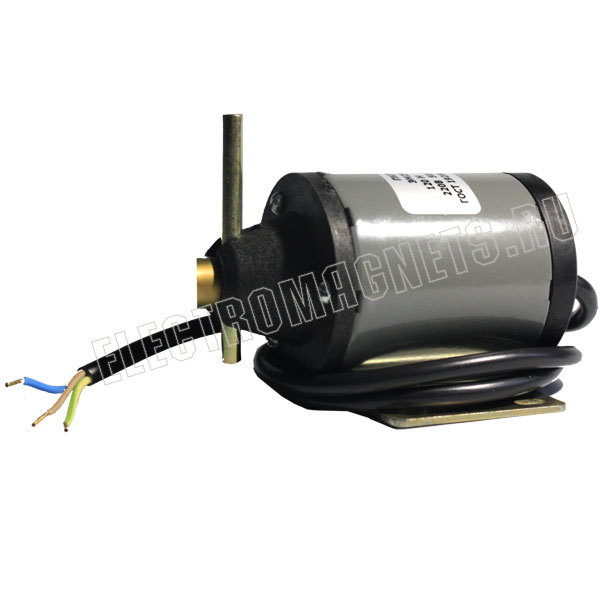

Приводы электромагнитныe ЭМ25Пл для противопожарных клапанов выпускаются по стандарту ТУ3428-009-00213575-98.
Предназначены для использования в качестве электромагнитной защелки для клапанов противопожарных систем вентиляции.
Конструкция электромагнита ЭМ 25 Пл:
Встроенная в корпус электромагнита пружина удерживает якорь электромагнита в исходном состоянии. При подаче на катушку напряжения якорь электромагнита, преодолевая усилие пружины, втягивается в корпус. Приводы выпускаются для включения в сеть постоянного (12В, 24В) и переменного тока (220В 50Гц);
Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
Степень защиты – IP40, по особому заказу - IP54.
Длина гибкого вывода привода ЭМ25П - 200 мм, ЭМ25Пл – 500 мм, по особому заказу - другая длина. Масса электромагнита – 1,5 кг.
Основные технические параметры (наименование параметра и его значение)
Номинальное тяговое усилие, Н 110,0
Рабочий ход якоря, не менее, мм 4,5
Потребляемая мощность, не более, Вт 44,0
Режим работы, ПВ% 40

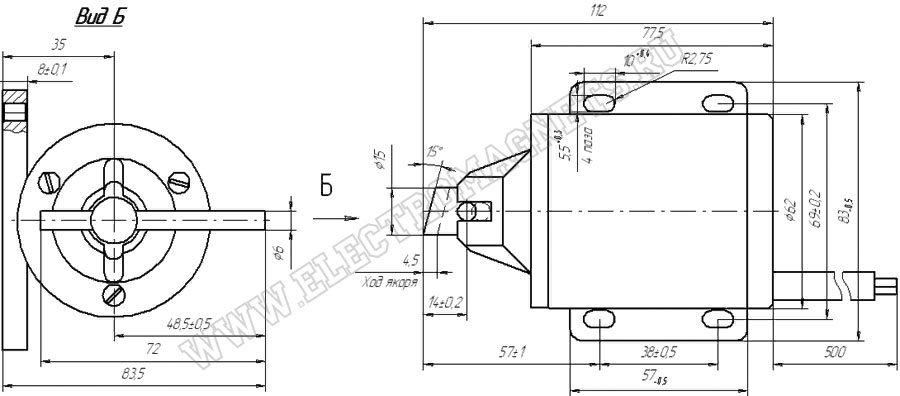

Габаритные и присоединительные размеры электромагнита ЭМ25Пл
