С целью повышения надёжности катушки МЭГ 6, мы можем предложить катушки МЭГ 6 с внешним диаметром 45 мм. (у обычной катушки- 42 мм) За счёт большего количества намотанных витков эмаль провода, такая катушка развивает большое тяговое усилие. Катушка МЭГ 6 45 мм. является усиленной.

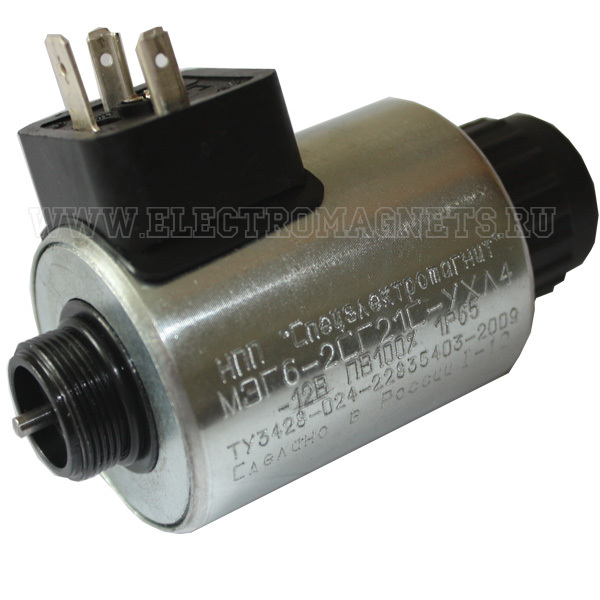

Привод электромагнитный типа МЭГ 6-2 предназначен для дистанционного управления гидрораспределителями с условным проходом ДУ 6 мм, такими, как ПЕ6; ВЕ6; 1РЕ6; МРЭ6; и т.д., а также секционной гидроаппаратурой станочной и мобильной техники.
Электромагниты МЭГ6 выполнены с возможностью быстрой замены катушки без разгерметизации и снятия давления в гидросистеме. МЭГ6-1 полностью заменяют приводы ПЭ 35 и ПЭ 36.
Электромагнит МЭГ6-2 как и зарубежные аналоги имеет ввёртную конструкцию, т.е. гильза электромагнита ввинчивается в корпус гидрораспределителя.
Конструкция электромагнита МЭГ 6-2:
- Электромагнит изготавливается с «мокрым якорем», т.е. полость герметичной гильзы соединена с полостью гидрораспределителя.
- Катушка электромагнита мажет быть снята и заменена без снятия давления и разгерметизации гидросистемы;
- Фланцевая (МЭГ6-1) и ввёртная (МЭГ6-2) конструкция электромагнита;
- Допускаемое давление рабочей жидкости в полости электромагнита МЭГ6-1 – 6 МПа, МЭГ6-2 – 16МПа;
- Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой защищены от коррозии.
- Степень защиты с присоединённым соединителем электрическим СЭ11-19 и DIN43650А – IP54, с присоединёнными соединителями электрическими 2РМГ14 и AMP Power Timer - IP65;
- Масса электромагнита – 0,6 кг.
|
Наименование параметра электромагнита МЭГ 6
|
|
|
Тяговое усилие при номинальном ходе якоря, Н, не менее*
|
55
|
|
Потребляемая активная мощность, Вт, не более
|
35
|
|
Допустимое отклонение питающего напряжения от номинала, не более
|
+10%
-15%
|
|
Номинальный ход якоря, мм.
|
2,5
|
|
Полный ход якоря, мм.
|
5,5+0,5
|
|
Время срабатывания, с, не более
|
0,04
|

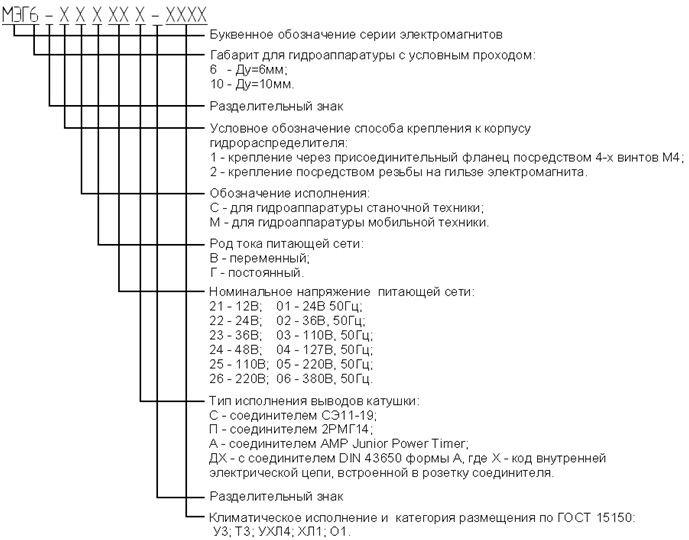

Структурные обозначения электромагнита МЭГ 6.
